    Von uns verwendete Schaltungen/Pläne für das Faller Car - System





     Da die im Verkehrsmuseum betriebene Faller Car-System Anlage durch ihre Größe überwiegend auto -      matisiert betrieben wird, sind die nachfolgenden Schaltungen mit bistabilen Relais aufgebaut (die in den

     Schaltplänen alle im ausgeschalteten Zustand gezeichnet sind).



     Zunächst die vorgegeben Kabelfarben, damit Durcheinander und damit unnötiges Suchen entfällt:



     rot:         Arbeitsspannung vom Anschluss(verteiler) zum Relais,

     gelb:       Arbeitsspannung vom Verteiler zum Verbraucher (da die bei Faller gelb sind),

     grün:      Schaltspannung für Reedkontakte zum Relais.



     Andere Farben entsprechend vom Steuerelement zum Relais und von dort zumVerteiler, nachfolgende

     Farben werden für SRK/Schalter oder Taster zum Ansteuern verwendet:



     blau:       schaltet Relais Stoppstelle auf "Ein",



     schwarz: schaltet Relais Dauerstoppstellen auf "Ein".

     umgekehrt zu den anderen Verbrauchern muss der spannungsfreie Anschluss bei "Ein" belegt werden,

     da die Fahrzeuge hier durch das Feld des Dauermagneten angehalten werden, siehe  Bauteile



     grau:      schaltet Relais Abzweigung auf "Ein",



     lila:        schaltet die Relais auf "Aus".



     braun:    Masse,



     und die Querschnitte:



     Einspeisung vom Netzteil zur Steuerung:                                   rot und braun 0,75qmm

     durchverbundene Kabel zur Weiterführung bzw. Verteilung                            0,50qmm

     vom Verteiler zum Relais,                                                                            rot  0,22qmm

     vom  Relais zum Verbraucher,                                                                   gelb  0,22qmm

     alle Steuerleitungen,                                          grün, blau, grau, schwarz, lila  0,14qmm



     Wenn die Verbraucher mit 12Volt betrieben werden und pro Relais nur einer angeschlossen ist,

     kann auch mit 0,14qmm gearbeitet werden.

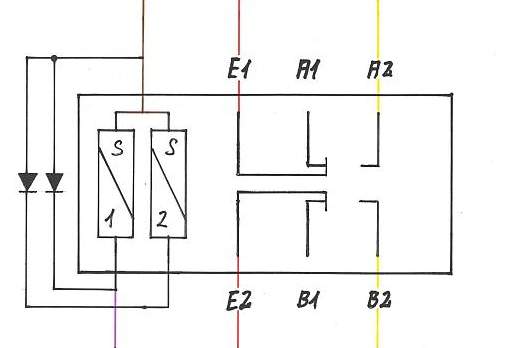

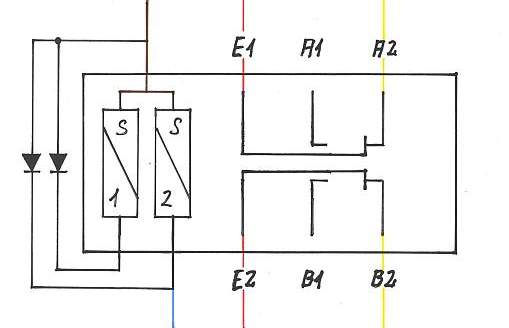

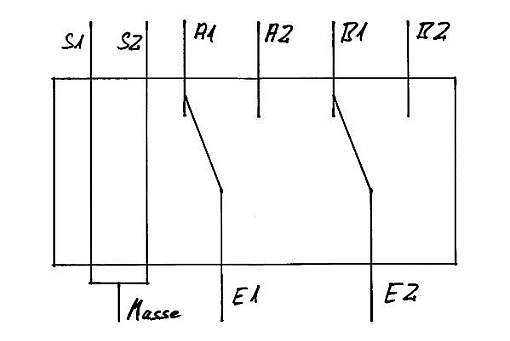

     Hier die bei uns verwendeten bistabilen Relais, Beschreibung und Beschaltung unter Relais.





     Zum besseren Verständnis:





                                    Kabelkreuzung ohne Verbindung

                                                                                                Kabelkreuzung (und Abzweigung)

                                                                                                mit Verbindung, kann auch mehr -                                                                                                 farbig sein!

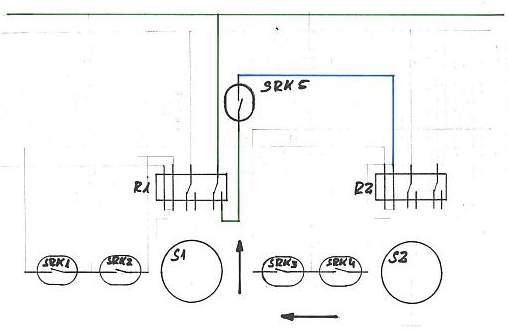

     Abschnittsteuerung:



     Ein Fahrzeug steht auf der Stoppstelle 1 und wird freigeschaltet. Nach Überfahren des SRK 2 schaltet

     das Relais 1 diese wieder ein. Der SRK 1 schaltet dann die Stoppstelle 2 für das folgende nächste Fahr -

     zeug frei und das Schaltspiel beginnt von vorn.



     Bildliche Umsetzung:







     Wichtig: Der jeweils 1. Reedkontakt nach der Stoppstelle sollte mindestens  80mm (gemessen von Mitte      Stoppstelle bis Mitte SRK) entfernt eingebaut sein, um sicher aus dem Bereich des Anhaltemagnetfeldes

     zu sein. Grund ist der unterschiedliche große Abstand von Lenkmagnet zum Fahrzeugreedkontakt, siehe      Technik-Reedkontakt !

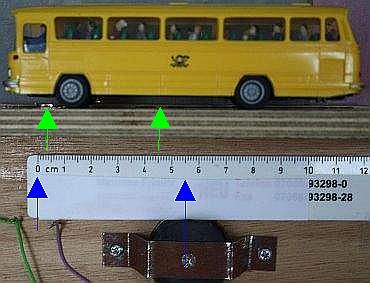

     Grüner Pfeil vorn Lenkmagnet, hinten 2 Schaltpunkt Fahrzeugreedkontakt, Abstand dazwischen nur      45mm, Bus bleibt stehen, da Abstand vorderem Schaltpunkt des SRK in der Fahrbahn bis Mitte Stopp -

    spule nur 55mm (blauer Pfeil hinten) ist. Bei unseren selbstgebauten LKW ist der Abstand Magnet -

    Schaltpunkt SRK hinten 35mm, die stoppen sich nicht selbst.







     Steuerung einer Abzweigung:



     Natürlich werden nicht alle 4 SRK's und der Taster benötigt, hiermit sind nur Möglichkeiten zur

     Schaltung gezeigt.

     Einfachste Version ist der Taster T1, für Handsteuerung, mit einem SRK rechts oder links kann man      bestimmte Fahrzeuge mit entsprechend angebrachten Magneten abbiegen lassen. Mit zwei in Reihe      geschalteten SRK's links oder rechts kann ebenfalls  wieder bestimmte lange Fahrzeuge abbiegen

     lassen - oder nicht.

     Der einzelne SRK rechts schaltet  das  Relais wieder um und damit die Abzweigung  wieder auf

     "geradeaus", damit wird auch das Rückstellen nicht übersehen/vergessen.



     Der kleine  rechteckige Kasten in der gelben Zuleitung  ist ein Widerstand 47 Ohm,

     1 Watt,  dieser  verhindert die übermäßige Erwärmung der Spule bei längerer Einschaltdauer

     (erforderlich nur bei Spannung über 14 Volt).

     In der Anleitung von Faller ist keine maximale Einschaltdauer vorgegeben.







     Liegt die Abzweigung zwischen Abschnitten, muss sichergestellt werden, dass bei der danach liegenden,      besetzten Stoppstelle 1 kein "Auffahrunfall" passiert (ist immer eine  Freude für  Zuschauer), da beim      Freischalten über einen Taster der SRK 3 nach der Stoppstelle übersteuert werden kann. DieAbnahme     der Steuerspannung über Relais 1 vermeidet unnötiges Sperren der Stoppstelle 2, wenn der nachfolgende     Abschnitt frei ist.



        Abschnittsteuerung, die 2 (Stromsparschaltung):



     Wer wie wir eine große Anlage betreibt, hat viele Fahrzeuge und dementsprechend viele Verbraucher, die      Strom benötigen. Im Moment sind es circa  95 Stoppstellen und  25 Abzweigungen, Stromfluss bei ange -      nommener Vollauslastung  9 Ampere plus nochmal eines für die  Strombüchsen (Straßenbahnen), die wie

     beim Original den Verkehr aufhalten.



     siehe auch Bauteile



     Daher werden wir die Anlage nach und nach mit der obigen Schaltung umrüsten mit einem zusätzlichen      Reedkontakt und Relais, damit die Stoppstellen nur auf Anforderung eingeschaltet werden. Diese

     Maßnahme verkürzt auch die Einschaltdauer.



     Funktion:

     Ist der Abschnitt vor dem (hier von links nach rechts fahrenden) Fahrzeug frei, fährt es ohne anzuhalten      durch. Der SRK 1 vor der Stoppstelle löst zunächst keine Funktion aus  weil das Relais 1nicht einge -

     schaltet ist und somit keine Steuer- und  Arbeitsspannung am Reedkontakt 1 und am Relais 2 anliegt.

     Der SRK 2 nach der Stoppstelle schaltet beim Überfahren Relais 1 ein und gibt Steuer- sowie Arbeits -      spannung zum Anhalten für ein nachfolgen des Fahrzeug für das Relais 2 frei.

     Der Reedkontakt 3 (Anbindung links) schaltet dann den vorigen Abschnitt frei, das  lila  Kabel von rechts      kommend gibt die hier gezeichnete Stoppstelle frei.







     Steuerung einer engeren Rechtskurve für lange Fahrzeuge im Gegenverkehr.



     Funktion:

     Fährt ein langes (mit zwei Magneten im bestimmten Abstand ausgerüstetes) Fahrzeug  über die in Reihe      geschalteten Reedkontakte 1+2 (oder 7+8), werden die Relais 5  (oder 2) für den Gegenverkehr einge -      schaltet (von links ankommendes Fahrzeug schaltet  auch die Abzweigung ein). Der von links anfahrende      "Lange" fährt über die  Abzweigung auf die Gegenspur und wird nach der Kurve (vor der gegnerischen      Stoppstelle) über den an dieser Stelle nach rechts geführten Fahrdraht auf die eigene Fahrbahn gelenkt.      Kommt nach dem Überfahren der Kontakte 6 (oder 3) Gegenverkehr, wird  Relais 4 (oder 1) eingeschal -

     tet, damit wird die entsprechende Stoppstelle aktiv und der Gegenverkehr hält an - hoffentlich, sonst gibt

     es für die Zuschauer wieder etwas zum Grinsen!

     Reedkontakt 5 (oder 4) schaltet nach dem Durchfahren die umgeschalteten wieder Relais zurück.

     Die SRK 6+3 müssen an die entsprechenden vorherigen Abschnittsteuerungen angebunden werden

     (Kabel 3A+6A).

     Für lange Fahrzeuge in Linkskurven entfällt die Abzweigung, der Gegenverkehr muss trotzdem stoppen.





     Strombüchsenschaltung  (Bahnübergang Straßenbahn)



     Das die Bahnen auf der Anlage im Verkehrsmuseum nicht (vorbildgetreu) unnötig den Straßenverkehr      behindern, wird zur vorhandenen Blocksteuerung (PKW/LKW) ein weiteres bistabiles Relais benötigt.

     Dieses versorgt über den Schalter S1 die Stoppstellen (S2) vor dem Bahnübergang mit Dauerspannung,      wenn das Relais von der Bahn eingeschaltet wird. Unabhängig ob nach dem Übergang ein Fahrzeug oder      die Handsteuerung die Stoppstelle freischaltet.







     Dazu werden die beiden Abgänge S2 2x jeweils mit dem gelben Kabel, dass vom Relais zu den Stopp -

     stellen führt, verbunden. Nach der Durchfahrt schaltet die Bahn die Dauerspannung wieder ab und die      PKW/LKW fahren weiter (wenn Stoppstelle S1 frei ist).









            Die Schiene liegt zwischen S1 und S2, Fahrbahn hier einspurig, Fahrzeug von rechts kommend.





     Wie an den unterschiedlich lang gezeichneten Kabeln zu erkennen ist, sind die Schaltkontakte "Aus" (Ra)      jeweils vorn, "Ein" (Re) jeweils innen, in Fahrtrichtung der Strombüchsen gesehen, anders geht es nicht.







     Der Abstand der Einschaltkontakte zum Bahnübergang muss so groß sein, dass das längste Straßenfahr -      zeug, von noch offener Stoppstelle S2, genug Zeit zum vollständigen Überqueren der Schienen hat.

     Die Anschlusskabel sind rechts und links länger, weil die Bahnen an der Museumsanlage beide Rich -

     tungen einspurig den Übergang befahren.
